Workshop-Karten für die Living Labs
In Living-Lab-Workshops muss oft eine einfache Frage auf Papier beantwortet werden: Wo? Wo wirtschaften die Beteiligten, wo zeigen sich Wasserprobleme, wo könnte eine neue Maßnahme erprobt werden? Dafür haben wir einen Satz druckfertiger A3-Grundkarten erstellt, eine für jedes der fünf IAT-Living-Labs. Mitarbeitende und Forschende des IAT können sie ausdrucken und zu Workshops, Treffen mit Praxispartnern und Veranstaltungen mitnehmen.
Was die Karten zeigen

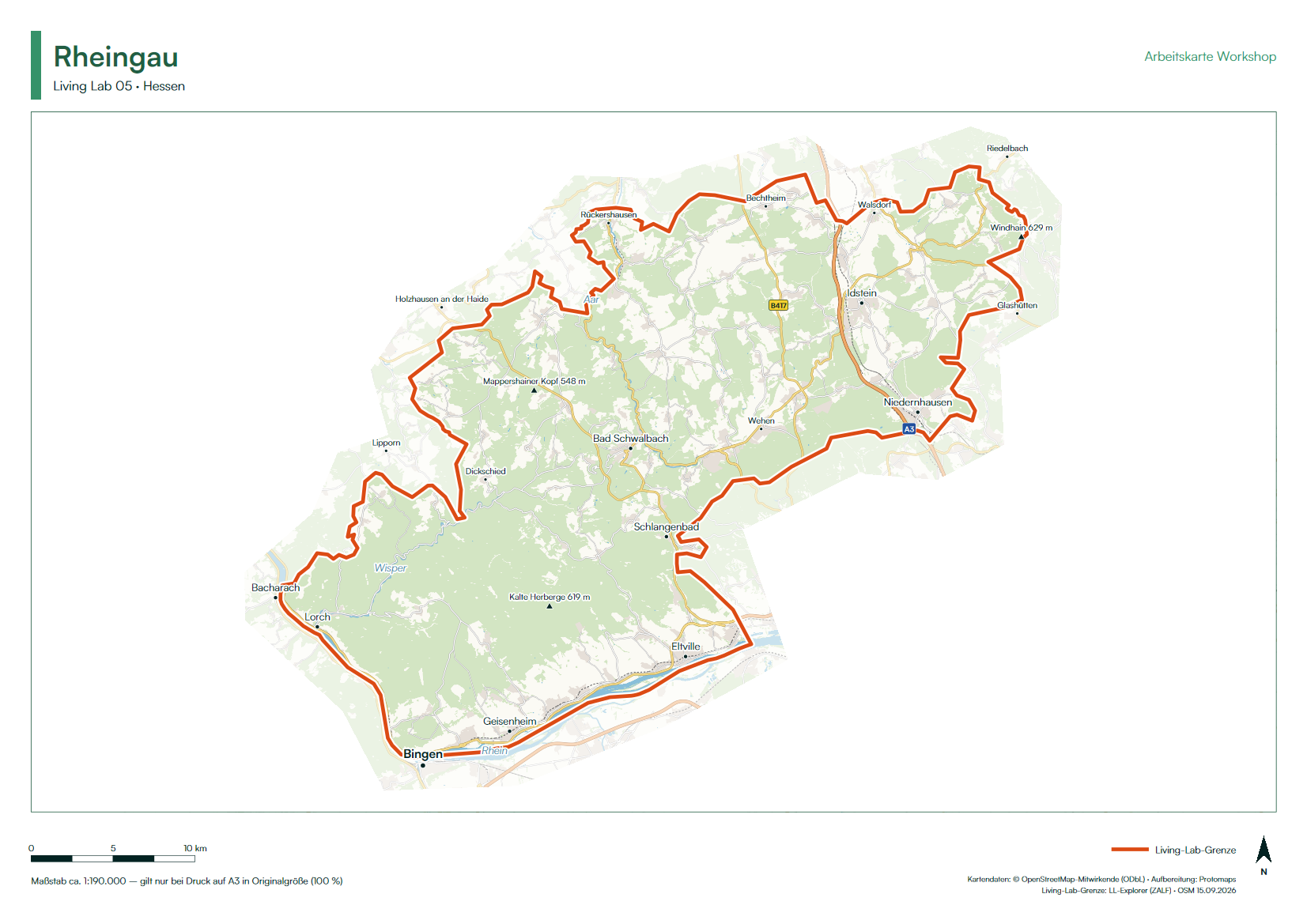

Die Karten sind bewusst zurückhaltend gestaltet, damit Platz zum Zeichnen und Schreiben bleibt. Jedes Blatt zeigt:
- Eine Grundkarte aus OpenStreetMap mit Landnutzung, Wäldern, Gewässern, Bahnlinien und Straßen. Sie wird aus Vektordaten erzeugt und bleibt daher auch im A3-Druck scharf.
- Die Grenze des Living Labs. Innerhalb der Grenze wird die Karte in voller Stärke dargestellt, in einem hellen Ring um die Grenze herum blendet sie aus.
- Wenige Beschriftungen: Städte, größere Dörfer, Autobahn- und Bundesstraßennummern, große Flüsse, große Seen und die höchsten Gipfel. Beschriftungen, die sich gegenseitig verdrängen würden, werden weggelassen.
- Eine Kopfzeile, Maßstabsleiste, Maßstabsangabe, Nordpfeil und Quellenangabe.

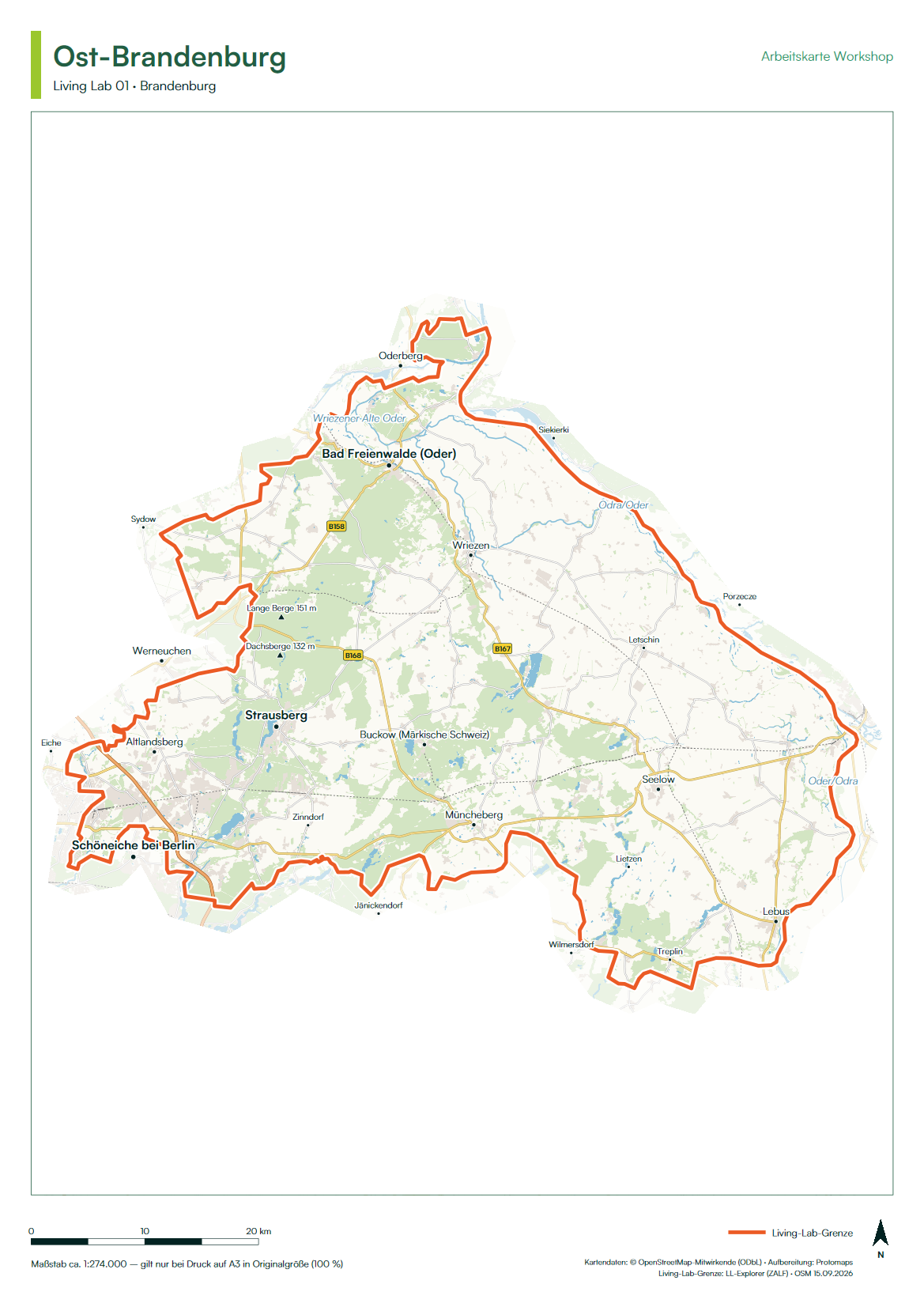

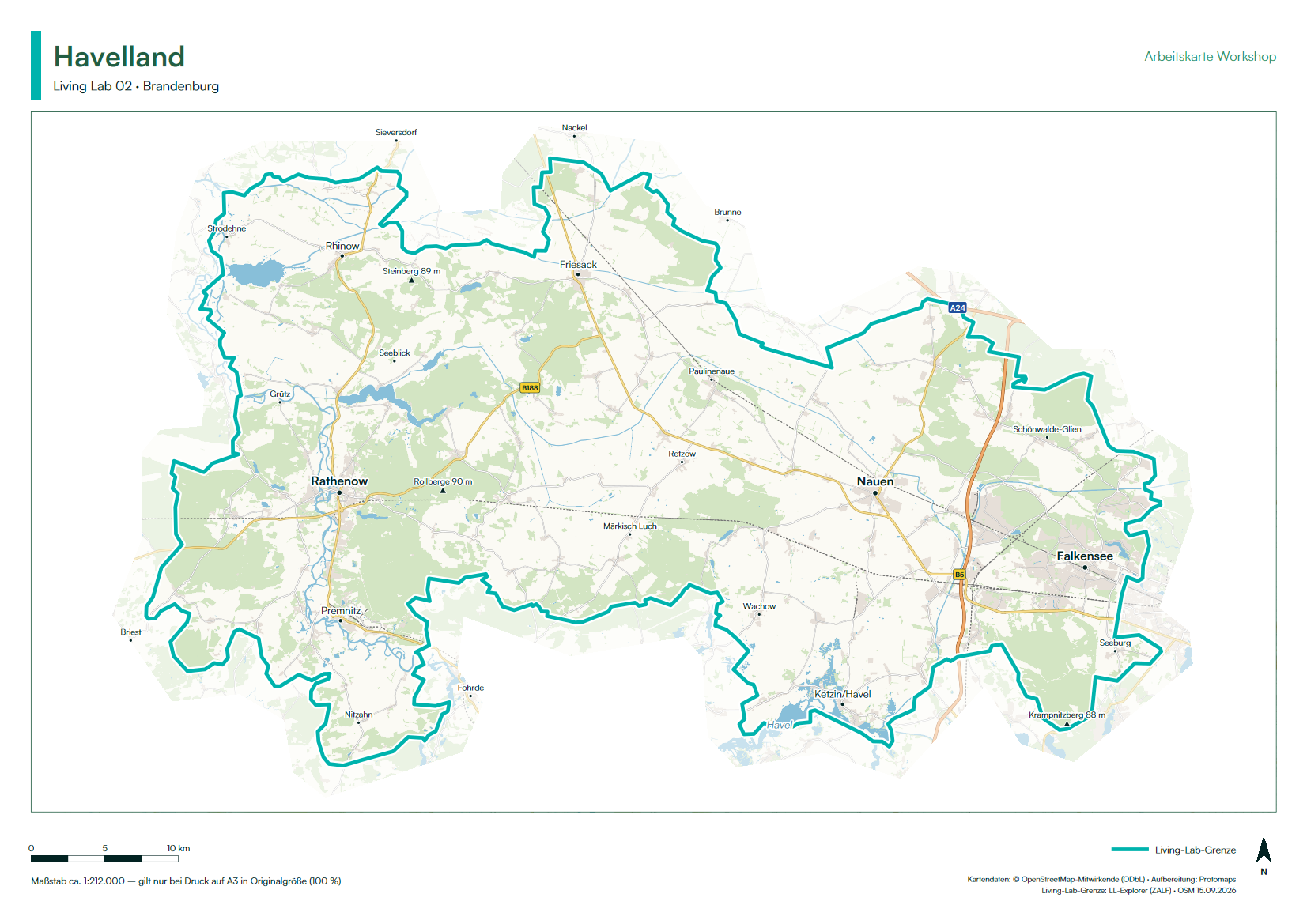

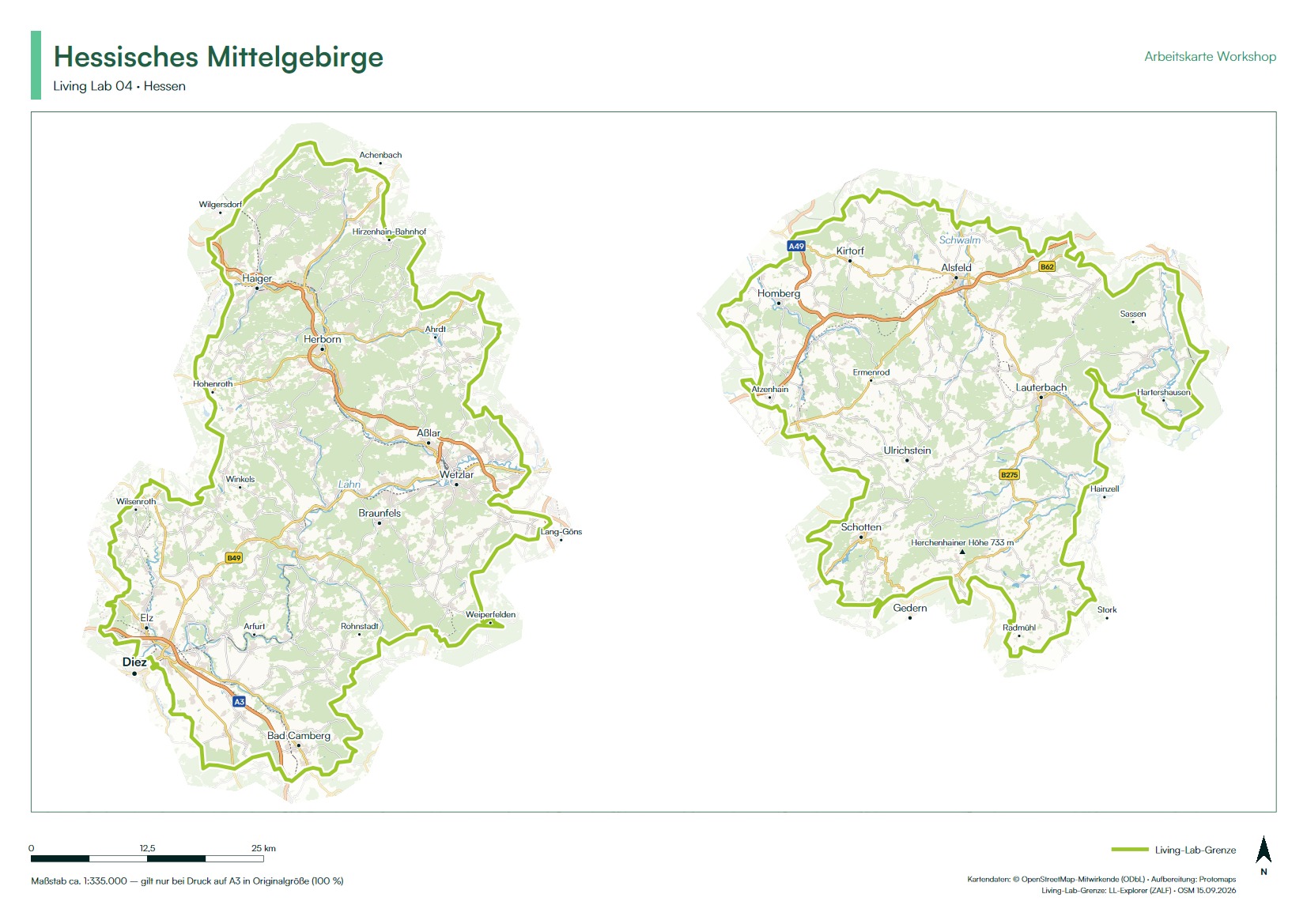

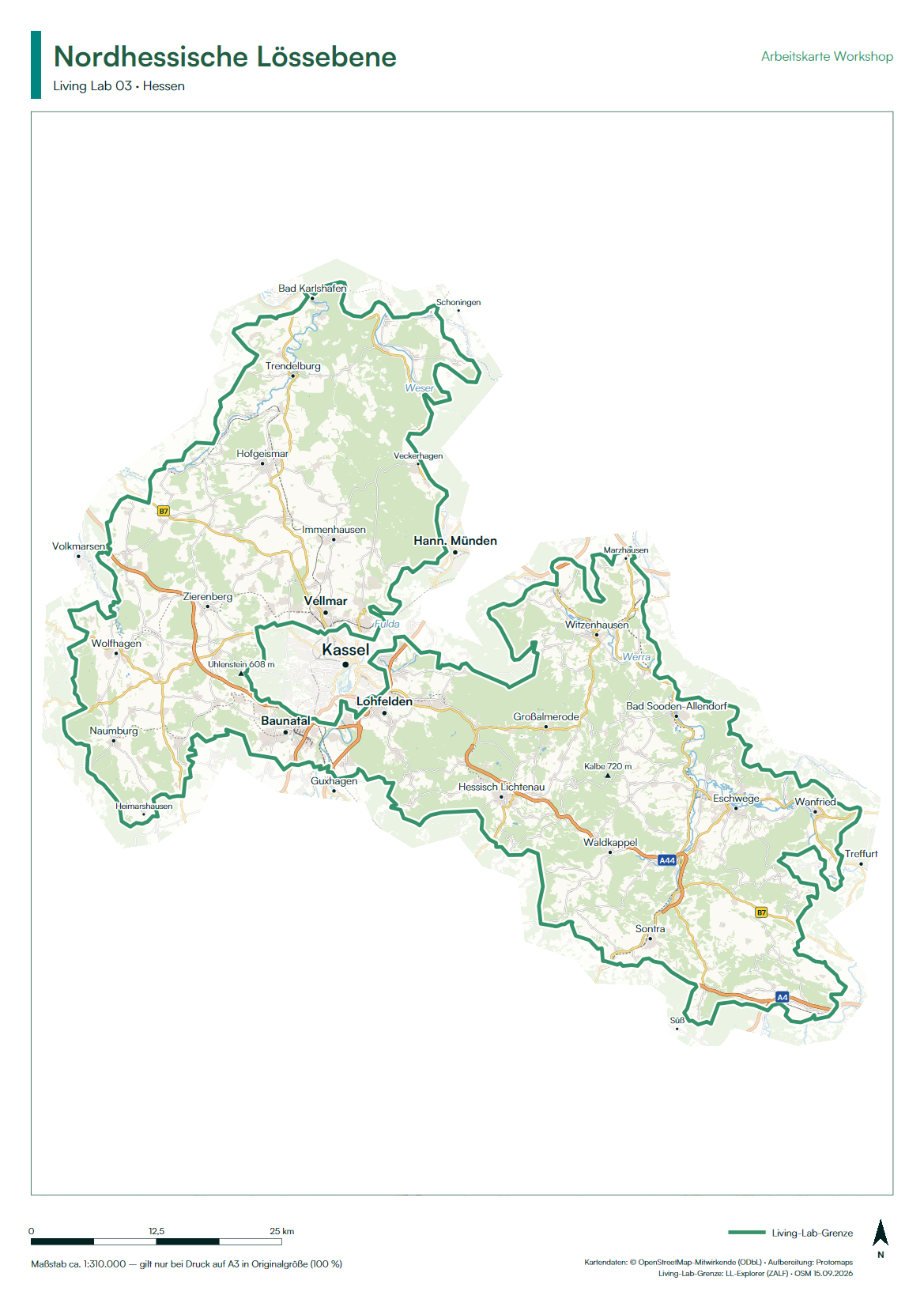

Jede Karte wird im Quer- oder Hochformat gedruckt, je nachdem, in welchem Format die Region im größeren Maßstab dargestellt werden kann. Die Blätter sind auf Deutsch oder Englisch erhältlich.
Die Karten in Ihrem Workshop nutzen
Wenn Sie einen Workshop oder eine Veranstaltung planen, melden Sie sich bei uns. Wir schicken Ihnen dann das Druckpaket für Ihr Living Lab. Es enthält die A3-PDFs, eine kurze Textdatei mit Druckhinweisen und die Daten, auf denen jede Karte beruht.
Beim Drucken beachten Sie bitte zwei Dinge:
- Auf A3 mit 100 % („Tatsächliche Größe“) drucken. Verwenden Sie nicht „An Seite anpassen“. Maßstabsleiste und Maßstabsangabe stimmen nur bei tatsächlicher Größe.
- Die Quellenangabe auf der Karte belassen. Die Kartendaten stammen von © OpenStreetMap-Mitwirkende unter der ODbL, die Vektorkacheln von Protomaps. Diese Angabe muss auf jeder Kopie erhalten bleiben.
Am besten eignet sich ein Farbdruck auf mattem Papier, da sich darauf leichter schreiben lässt.
Wie die Karten entstehen
Die Karten werden von einem einzigen R-Skript erzeugt, das im öffentlichen GitHub-Repository iat-dml/living-labs-base-maps verfügbar ist. Für jedes Living Lab lädt das Skript einen regionalen Ausschnitt aktueller OpenStreetMap-Daten herunter, bestimmt Papierausrichtung und Maßstab, wählt sich nicht überlappende Beschriftungen aus und schreibt ein Vektor-PDF. Ein vollständiger Durchlauf für alle fünf Living Labs dauert etwa drei Minuten.
Die Grenzen der Living Labs stammen aus dem Living Lab Explorer, sodass die Workshop-Karten und die Online-Dashboards dieselben Gebiete zeigen. Neben jedem PDF speichert das Skript auch die Grenze, die platzierten Beschriftungen und den OpenStreetMap-Ausschnitt. Diese lassen sich zum Beispiel in QGIS öffnen, um eigene Ebenen hinzuzufügen oder eine Karte neu zu gestalten.
Wenn Sie eine Karte für ein anderes Gebiet, in einem anderen Format oder mit zusätzlichen Informationen wie Untersuchungsflächen wünschen, sagen Sie uns gern Bescheid.
